Jak poprowadzić dwużyłowy przewód w meblowym oświetleniu LED, żeby nie kolidował z ruchem frontów

Oświetlenie LED w meblach kuchennych i garderobach działa bez zarzutu, dopóki przewód zasilający nie zacznie kolidować z mechanizmami ruchomymi. Zbyt luźno poprowadzony kabel w okolicach zawiasu, prowadnicy szuflady lub podnoszonego frontu to prosta droga do awarii. Codzienne otwieranie i zamykanie szafek powoduje mechaniczne ocieranie izolacji, co szybko prowadzi do przerwania obwodu. Problem ten dotyka zarówno złożonych zabudów kuchennych, jak i nowoczesnych garderób, gdzie systemy świetlne uruchamiają się automatycznie przy otwarciu drzwi. Prawidłowe rozprowadzenie zasilania wymaga zaplanowania ścieżki dla kabli na etapie projektowania samych korpusów, zanim jeszcze dojdzie do montażu frontów.

Jak dwużyłowy przewód przenosi zasilanie wewnątrz mebla

Standardowy zasilacz przetwarza napięcie sieciowe na bezpieczne napięcie stałe, zazwyczaj 12 V lub 24 V. Płynie ono bezpośrednio do taśmy, a energię tę dystrybuuje przewód elektryczny dwużyłowy, w którym jedna żyła prowadzi potencjał dodatni, a druga ujemny. Branża meblarska najczęściej wykorzystuje kable o przekroju 2x0,75 mm kwadratowego, co stanowi optymalny kompromis między obciążalnością prądową a elastycznością niezbędną do układania w korpusach. Wybór odpowiedniej grubości przekłada się na stabilność świecenia diod bez zjawiska spadku napięcia na końcach długich odcinków.

Trasa, którą pokonuje ten cienki element, decyduje o estetyce całego wnętrza szafki. Widoczne pętle, zwisające odcinki czy niechlujnie zaizolowane łączenia psują wizualny efekt czystej, nowoczesnej zabudowy. Sposób poprowadzenia instalacji determinuje również łatwość późniejszego serwisu. Przemyślane ułożenie okablowania w stabilnych partiach korpusu pozwala na szybką diagnozę usterki bez konieczności demontażu ciężkich frontów. Zostawienie kilkucentymetrowego zapasu przy punktach lutowniczych lub złączkach zaciskowych zapewnia swobodę manewru, gdy przepalony moduł świetlny wymaga wymiany na nowy.

Optymalna trasa instalacji z dala od stref pracy zawiasów

Monterzy mebli bardzo często stosują zasadę „światło z przodu, zasilanie z tyłu”, która doskonale sprawdza się w szafkach wiszących oraz słupkach kuchennych. Kable najlepiej prowadzić w płytkich frezach wykonanych na tylnych zewnętrznych i bocznych wewnętrznych ściankach korpusu. Dzięki temu główna linia instalacji naturalnie omija strefy pracy zawiasów kielichowych oraz stalowych prowadnic szufladowych. Ukrycie elementów zasilających w szczelinach między szafkami całkowicie eliminuje ryzyko wciągnięcia ich przez intensywnie pracujący mechanizm.

Istotnym elementem całego układu pozostaje aluminiowy profil ochronny, który tworzy sztywną i bezpieczną linię montażową. Metalowa listwa nie tylko zabezpiecza delikatną taśmę przed wilgocią kuchenną i osiadającym kurzem, ale również skutecznie odprowadza nadmiar ciepła generowanego przez diody. Firma REJS, dostarczająca innowacyjne akcesoria meblowe, produkuje zaawansowane systemy szuflad, zawiasy i organizery, które wymagają precyzyjnego montażu wolnego od przeszkód. Odpowiednio dobrane komponenty i prowadnice działają bezawaryjnie tylko wtedy, gdy w ich świetle roboczym nie znajdują się żadne obiekty blokujące, takie jak źle poprowadzone zasilanie.

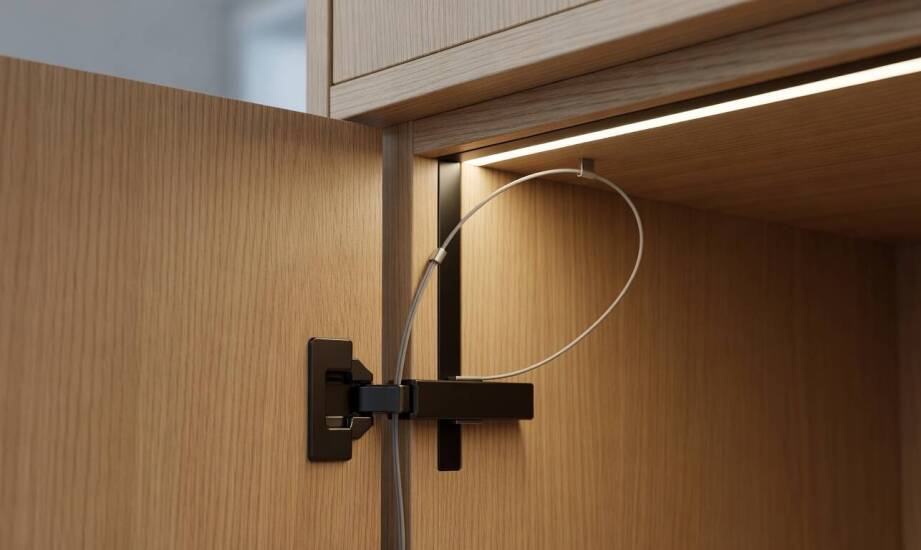

W miejscach, gdzie strumień światła musi dotrzeć do ruchomego frontu lub wysuwanej spiżarni cargo, niezbędne jest pozostawienie bezpiecznej pętli kompensującej. Odpowiednio wymierzony naddatek absorbuje ruch skrzydła i zapobiega wyrywaniu delikatnych styków z taśmy przy maksymalnym otwarciu szafki.

Najczęstsze błędy prowadzenia kabli w ruchomych elementach

Niestaranne układanie ścieżek prądowych wewnątrz mebla skutkuje wieloma powtarzalnymi usterkami technicznymi. Jednym z głównych uchybień instalatorów jest tworzenie za ciasnych załamań na kątach prostych korpusów. Mocne zaginanie kabla pod kątem prostym uszkadza jego wewnętrzną strukturę miedzianą i sprzyja powstawaniu niebezpiecznych ognisk punktowego przegrzewania. Innym powszechnym błędem pozostaje brak wspomnianej rezerwy elastycznej w strefach przejściowych mechanizmów. Jeśli obwód przechodzi z nieruchomego wieńca dolnego na otwieraną klapę, zbyt mocno napięty sznur działa jak hamulec blokujący swobodny ruch drzwiczek.

Wyjątkowo destrukcyjne dla trwałości układu jest poprowadzenie trasy bezpośrednio przez obszar pracy metalowego ramienia zawiasu. Twardy mechanizm przy każdym gwałtownym zamknięciu szafki działa niczym prasa, która z czasem całkowicie przecina miękką izolację z polichlorku winylu. Choć napięcia 12 V i 24 V są bezpieczne dla człowieka, zwarcie dwóch żył w wyniku przetarcia izolacji grozi trwałym uszkodzeniem zasilacza. Zastosowanie miniaturowych klipsów montażowych lub taśm dwustronnych skutecznie stabilizuje przebieg ścieżki prądowej i powstrzymuje jej samoistne obsuwanie się.

Integracja oświetlenia LED z konstrukcją zabudowy

Traktowanie oświetlenia meblowego jako niezależnego dodatku, montowanego na samym końcu prac stolarskich, generuje najwięcej problemów technicznych. Cały obwód zasilający stanowi integralną część projektu nowoczesnej zabudowy. Wyznaczenie dokładnych tras dla poszczególnych żył jeszcze na etapie tworzenia rysunków technicznych zapobiega późniejszym kolizjom z osprzętem mechanicznym. Przemyślany plan pozwala stolarzowi przygotować niezbędne przepusty i frezowania przed złożeniem mebla w jedną całość.

Wyeliminowanie potencjalnych punktów tarcia między okablowaniem a szufladami drastycznie wydłuża żywotność całej instalacji świetlnej. Dobrze zorganizowany układ zasilania gwarantuje bezawaryjne działanie punktów świetlnych przez wiele lat intensywnego użytkowania kuchni i garderoby. Prawidłowo zamaskowane elementy przewodzące podkreślają jednocześnie wysoką jakość rzemiosła stolarskiego.
